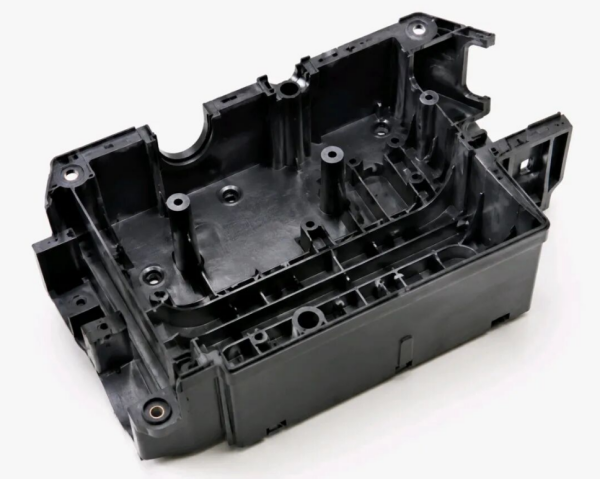

3 Defectos críticos ocultos dentro de piezas plásticas de pared gruesa con alto contenido de relleno
Plásticos con alto contenido de fibra de vidrio y relleno mineralson ampliamente utilizados en aplicaciones estructurales automotrices, de electrodomésticos e industriales porque proporcionan excelente rigidez, resistencia y estabilidad dimensional.
Sin embargo, los componentes moldeados de pared gruesa fabricados con plásticos altamente rellenos son muy susceptibles a defectos internos ocultos, incluidos huecos internos, delaminación y tapones fríos.
Debido a que estos defectos están ocultos debajo de la superficie, a menudo no pueden detectarse mediante una inspección visual normal. Durante el funcionamiento real, los defectos internos pueden convertirse en zonas de concentración de esfuerzos, causando grietas, fugas, fallos repentinos y costosos rechazos de lotes.
Tabla de contenidos
-
¿Por qué las piezas plásticas de pared gruesa con alto contenido de relleno son más propensas a los defectos internos?
-
Huecos internos / cavidades de contracción
-
Delaminación / separación entre capas
-
Tapones fríos / manchas oscuras internas
1. ¿Por qué las piezas plásticas de pared gruesa con alto contenido de relleno son más propensas a los defectos internos?
En comparación con los plásticos altamente rellenos, los plásticos convencionales sin relleno generalmente tienen mejor fluidez y un comportamiento de contracción más uniforme, lo que da como resultado menos riesgos de moldeo.
Sin embargo, después de añadir grandes cantidades de fibra de vidrio o rellenos minerales, la viscosidad del material fundido aumenta significativamente. El material se vuelve más difícil de fluir, llenar y compactar durante el moldeo por inyección.
Dos desafíos principales de las estructuras de pared gruesa
1. Trayectorias de flujo más largas y enfriamiento desigual
Durante el moldeo por inyección, el plástico fundido que entra en contacto con la superficie más fría del molde se solidifica primero, formando una capa exterior endurecida. Mientras tanto, el material interno se enfría mucho más lentamente, creando una gran diferencia de temperatura entre la superficie y el núcleo.
2. Mayor contracción de enfriamiento en secciones gruesas
Las secciones gruesas experimentan una mayor contracción de volumen durante el enfriamiento. Mantener una presión de compactación suficiente y lograr una fusión uniforme del material se vuelve mucho más difícil.
Cuando el flujo del material fundido, la transferencia de calor o la unión molecular se desequilibran, pueden formarse defectos internos ocultos dentro del componente.
Estos defectos suelen ser invisibles durante la inspección visual convencional y normalmente requieren análisis destructivo de secciones o métodos avanzados de inspección no destructiva, como la tomografía computarizada (CT).

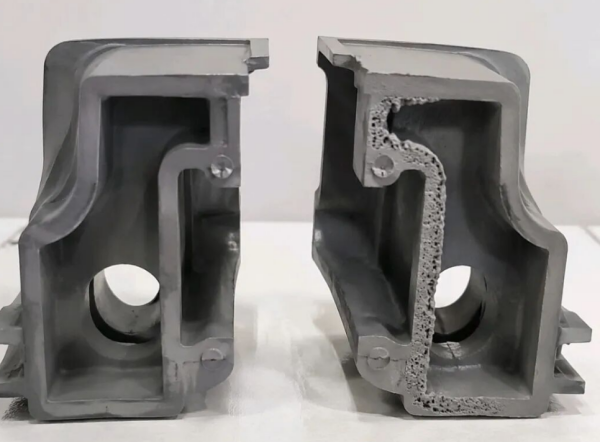

2. Huecos internos / cavidades de contracción: áreas huecas ocultas dentro de piezas estructurales
1. Características del defecto
La superficie externa del componente puede parecer completamente normal sin defectos visibles. Sin embargo, después de abrir la sección de pared gruesa mediante corte, pueden observarse huecos o cavidades internas irregulares.
Estos huecos internos reducen el área efectiva de soporte de carga y debilitan significativamente el rendimiento estructural. Bajo tensión mecánica, los componentes pueden agrietarse o fracturarse, mientras que las piezas de sellado pueden desarrollar problemas de fugas.

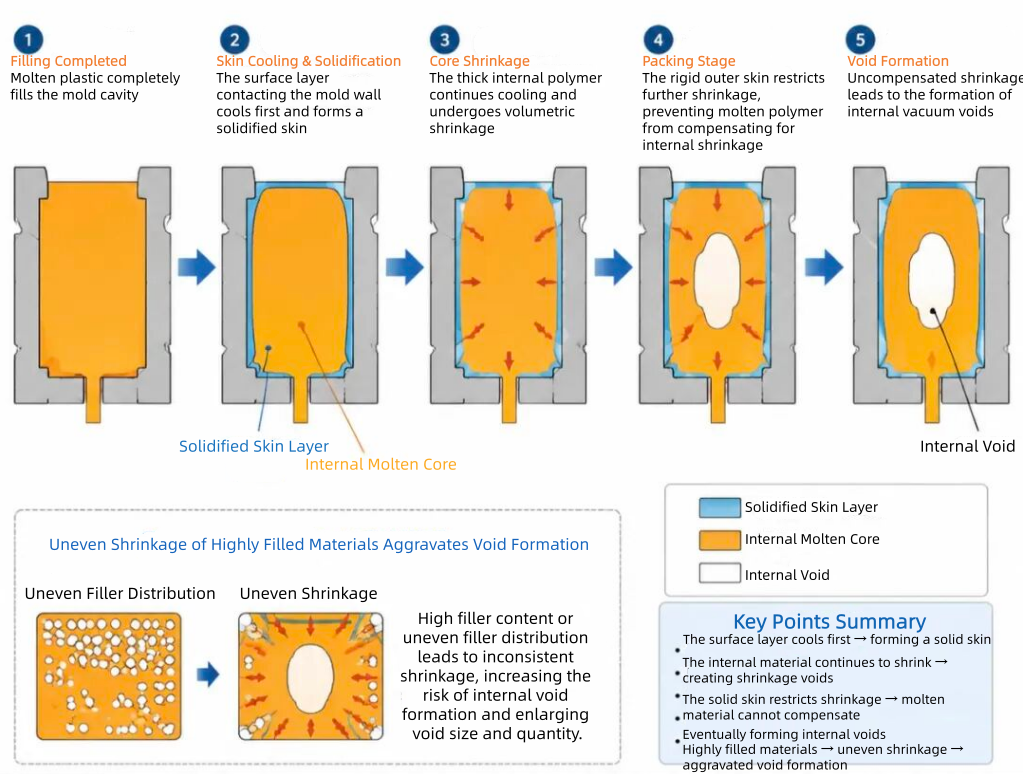

2. Mecanismo de formación
Después de que el plástico fundido llena completamente la cavidad del molde, el material en contacto con la pared del molde se enfría y solidifica primero, creando una carcasa exterior rígida.
El plástico fundido interno continúa enfriándose y contrayéndose. Sin embargo, la capa exterior endurecida restringe una mayor contracción.
Durante la etapa de compactación, no hay suficiente material fundido disponible para compensar la contracción, formando finalmente huecos internos por vacío.
Para materiales altamente rellenos, la contracción desigual entre la matriz polimérica y los rellenos puede aumentar aún más el riesgo de formación de huecos.
3. Causas principales
-
Espesor de pared local excesivo o transiciones repentinas de espesor de pared.
-
Alta tasa de contracción del material.
-
Presión de inyección o presión de compactación insuficiente.
-
Ubicación de la compuerta demasiado alejada de las áreas de pared gruesa.
-
Mala ventilación del molde o diseño inadecuado de los canales de enfriamiento.
4. Soluciones de mejora
① Optimización del diseño de la pieza
-
Mantener un espesor de pared uniforme en todo el componente.
- Añada estructuras huecas, nervaduras o características de reducción de material en áreas gruesas para reducir la acumulación excesiva de material.
② Optimización de la selección de materiales
- Seleccione plásticos altamente cargados con baja contracción y buena fluidez.
- Asegure una dispersión uniforme del relleno para mejorar la estabilidad dimensional y reducir el estrés interno.
③ Optimización del proceso de moldeo por inyección
- Aumente la temperatura del material fundido y la temperatura del molde para ralentizar la solidificación prematura de la superficie.
- Extienda el tiempo de compactación y aplique presión de compactación en varias etapas para proporcionar una compensación continua de material durante la contracción por enfriamiento.
④ Optimización del diseño del molde
- Coloque la entrada más cerca de las áreas de paredes gruesas para acortar las rutas de flujo y reducir la pérdida de presión.
- Añada canales de ventilación cerca de las secciones gruesas para mejorar la eliminación de gases.
- Aplique canales de enfriamiento conformales para lograr una distribución más uniforme de la temperatura del molde.

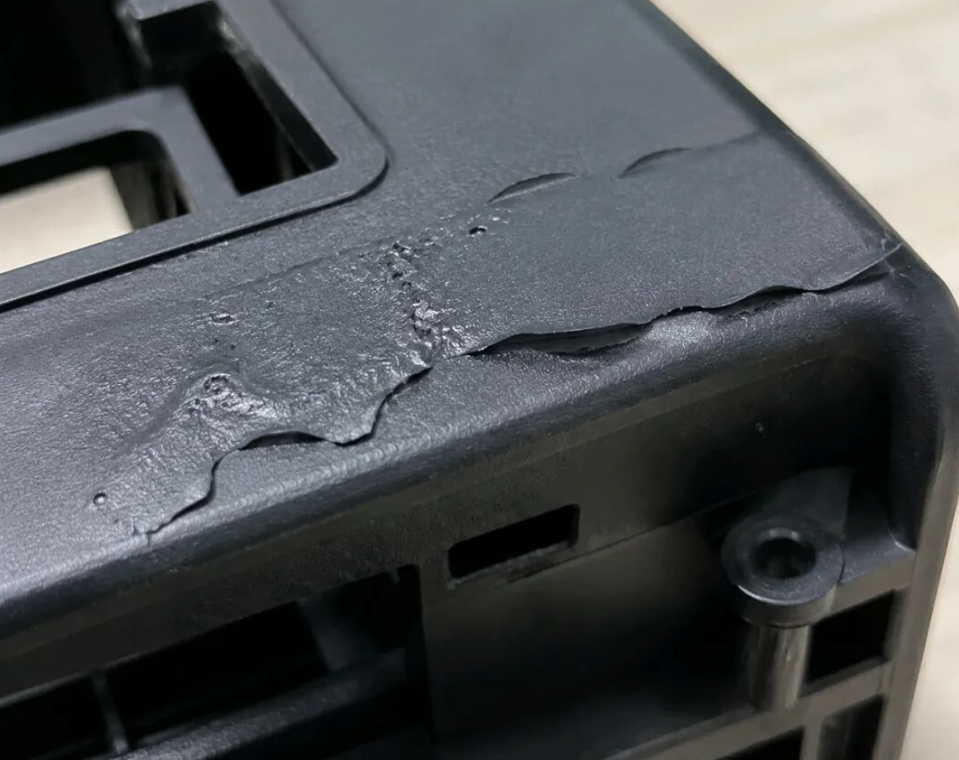

3. Delaminación / Separación entre capas: capas ocultas que reducen drásticamente la resistencia mecánica
1. Características del defecto
Una inspección transversal revela patrones claros de capas, lo que indica que las capas de material no se han fusionado correctamente entre sí.
Las capas pueden separarse fácilmente a lo largo de la interfaz débil incluso bajo un estrés mecánico relativamente bajo.
Este defecto provoca una reducción significativa de la resistencia al impacto y la resistencia a la flexión, convirtiéndolo en uno de los defectos internos más graves en componentes plásticos estructurales.
2. Mecanismo de formación
Los plásticos altamente cargados tienen una mayor viscosidad del material fundido y una peor fluidez en comparación con los materiales sin carga. Durante el llenado del molde, el material fundido puede dividirse en múltiples frentes de flujo.
Cuando diferentes corrientes de material fundido con distintas temperaturas y velocidades de flujo se encuentran, las cadenas de polímero pueden no lograr interpenetrarse y fusionarse correctamente.
Después del enfriamiento, se forma una capa de separación permanente dentro de la pieza.
Las altas velocidades de inyección pueden generar efectos de chorro y un flujo inestable en la cavidad, mientras que el reflujo del material fundido durante el llenado puede intensificar aún más la delaminación.
3. Causas principales
- La temperatura del material fundido y la temperatura del molde son demasiado bajas, lo que provoca una mala fluidez del material.
- Múltiples entradas crean frentes de flujo separados con ángulos de unión excesivos.
- La velocidad de inyección es demasiado alta, causando defectos de chorro.
- El secado insuficiente de los materiales plásticos permite que la humedad impida la correcta fusión entre las capas de material fundido.
4. Soluciones de mejora
① Aumentar la temperatura para mejorar la fluidez
- Aumente tanto la temperatura del cilindro como la temperatura del molde para reducir la viscosidad del material fundido y promover una mejor fusión entre los frentes de flujo.
② Optimizar el diseño del canal de colada y la entrada del molde
- Reduzca el número de entradas siempre que sea posible.
- Minimice el ángulo entre los flujos de material fundido convergentes.
- Diseñe transiciones suaves del canal de colada para evitar efectos de chorro y un comportamiento de llenado inestable.
③ Ajustar los parámetros de inyección
- Aplique una inyección en varias etapas con un llenado controlado a baja velocidad en áreas críticas.
- Evite los efectos de chorro y el reflujo inestable del material fundido durante el llenado.
④ Mejorar la preparación del material
- Seque completamente las materias primas antes del moldeo para eliminar la humedad.
- Extienda adecuadamente la etapa de compactación y utilice presión de mantenimiento para mejorar la unión entre capas.

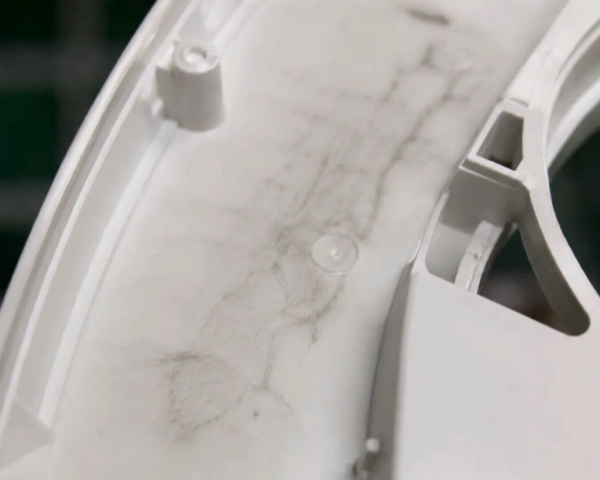

4. Tapones fríos / Puntos oscuros internos: defectos de apariencia combinados con áreas ocultas de concentración de estrés
1. Características de los defectos
Pueden aparecer rayas y manchas oscuras, opacas o mate en la superficie o en el interior del componente.
Estos defectos suelen ser causados por una distribución desigual del relleno, un flujo de material fundido inestable o una fusión insuficiente entre diferentes regiones del material.
Además de afectar la apariencia, estas áreas suelen tener menor resistencia de unión y se convierten en zonas potenciales de concentración de esfuerzos, reduciendo la fiabilidad general del componente.
2. Mecanismo de formación
Una parte del material a baja temperatura acumulado en el sistema de canales o en el extremo delantero del cilindro puede entrar en la cavidad del molde junto con el flujo normal de plástico fundido.
Debido a que el material frío y el material fundido caliente presentan diferencias significativas de temperatura y viscosidad, no se puede lograr una fusión completa.
El tapón frío queda atrapado dentro o cerca de la superficie de la pieza moldeada, creando manchas de color oscuro o marcas irregulares.
En componentes de pared gruesa, el flujo de material fundido suele dividirse en múltiples corrientes, aumentando la posibilidad de que el material frío quede atrapado y forme defectos internos.
3. Causas comunes
- La temperatura del material fundido o la temperatura del molde es demasiado baja.
- La velocidad de inyección es demasiado lenta, permitiendo que el frente de material fundido se enfríe prematuramente.
- Una ramificación excesiva de los canales aumenta las zonas innecesarias de convergencia del material fundido.
- Una ventilación deficiente provoca la acumulación de gas alrededor de las zonas de material frío.
4. Soluciones de mejora
① Aumentar la temperatura para reducir las diferencias térmicas
- Aumentar la temperatura del cilindro y la temperatura del molde para mejorar las condiciones de fusión y promover una mejor unión.
② Optimizar la velocidad de inyección
- Aumentar adecuadamente la velocidad de inyección para acortar el tiempo de llenado y reducir el enfriamiento prematuro del frente de material fundido.
③ Mejorar el diseño del molde
- Simplificar los sistemas de canales para reducir los puntos innecesarios de unión del flujo.
- Añadir pozos para tapones fríos para capturar el material a baja temperatura antes de que entre en zonas críticas.
④ Optimización adicional
- Mejorar la ventilación en las zonas de convergencia del flujo de material fundido.
- Añadir modificadores de flujo adecuados cuando sea necesario para mejorar la compatibilidad del material fundido y el rendimiento del procesamiento.
Conclusión: La prevención de defectos internos requiere la optimización del material, el proceso y el molde
En componentes plásticos de pared gruesa con alto contenido de relleno, los defectos internos suelen ser invisibles durante la inspección convencional, pero pueden afectar seriamente la fiabilidad a largo plazo, el rendimiento mecánico y la seguridad del producto.
Una solución exitosa requiere una optimización integral en la selección de materiales, el diseño de piezas, los parámetros de moldeo por inyección y la estructura del molde.
Al seleccionar termoplásticos reforzados de alto rendimiento con contracción controlada, optimizar las condiciones de procesamiento y mejorar el diseño del molde, los fabricantes pueden reducir significativamente los riesgos de huecos, delaminación y defectos por tapones fríos.
Para aplicaciones estructurales ligeras y proyectos de sustitución de metal, controlar la calidad interna es esencial para lograr un rendimiento estable y una producción fiable.
Preguntas frecuentes sobre defectos en plásticos con alto contenido de relleno
¿Por qué los plásticos reforzados con fibra de vidrio desarrollan huecos internos?
Los huecos internos suelen producirse porque las secciones gruesas experimentan una contracción por enfriamiento desigual. Cuando la superficie exterior se solidifica antes que el núcleo, una compensación insuficiente de la presión de compactación puede crear cavidades internas.
¿Se pueden detectar visualmente los defectos internos en piezas moldeadas por inyección?
No. Muchos defectos internos, como huecos y delaminación, están ocultos debajo de la superficie y no pueden identificarse mediante una inspección visual normal. A menudo se requieren métodos avanzados de inspección, como escaneo CT o análisis de secciones.
¿Cómo pueden los termoplásticos reforzados con fibra larga mejorar la fiabilidad estructural?
Los termoplásticos reforzados con fibra larga proporcionan una mejor transferencia de carga, mayor resistencia al impacto, mejor estabilidad dimensional y menor deformación que los materiales convencionales reforzados con fibra corta.
