En la producción diaria de moldeo por inyección, la limpieza del husillo y el cilindro influye directamente en el aspecto óptico del producto final, la resistencia mecánica general y la eficiencia de los cambios de color o material. En muchos casos, cuando la tasa de defectos es alta, la causa principal suele ser la presencia de motas negras carbonizadas residuales, fibras de colores mezclados o depósitos de material degradado formados durante un procesamiento prolongado a alta temperatura.

La limpieza profesional va mucho más allá de simplemente pasar el material de purga por la máquina. Implica un proceso integral que combina principios reológicos, termodinámicos y mecánicos para eliminar eficazmente la contaminación y restablecer condiciones de procesamiento estables.

1. Física y C química Natu re de contaminación de tornillos

Para mejorar la eficacia de la limpieza, el primer paso es comprender cómo se forman los contaminantes y cómo se adhieren a las superficies del husillo y del cilindro.

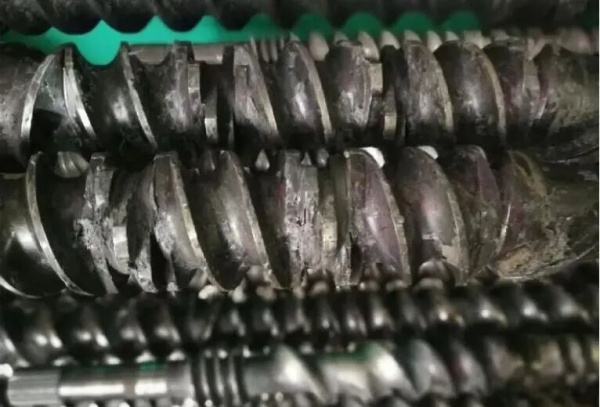

1.1 Formación de depósitos carbonizados

El material tiende a acumularse en zonas muertas como las raíces de las roscas, las áreas de las válvulas antirretorno y los espacios estrechos. Bajo una exposición prolongada a altas temperaturas, los polímeros atrapados se oxidan y descomponen gradualmente, formando finalmente una capa carbonizada dura.

Estos depósitos de carbono presentan una adhesión extremadamente fuerte, lo que dificulta su eliminación utilizando únicamente la limitada fuerza de cizallamiento generada por la purga ordinaria.

1.2 Residuo de color y adhesión polar

Muchos pigmentos, como el negro de humo y los pigmentos rojos orgánicos, tienen una alta polaridad y tienden a adherirse fuertemente a las imperfecciones microscópicas de la superficie de los componentes metálicos. Además, los materiales polares como el PA y el EVOH presentan una fuerte afinidad por las superficies metálicas, lo que provoca la aparición de vetas de color persistentes y una purga incompleta durante los cambios de formato.

2. Métodos de limpieza convencionales y principios técnicos

Los métodos de limpieza industrial se dividen generalmente en cuatro categorías, cada una basada en diferentes mecanismos físicos o químicos.

2.1 Método de desplazamiento físico

Este método se basa en la diferencia de viscosidad entre el material de purga y la resina residual para lograr el desplazamiento.

Un principio clave es la extrusión de alta viscosidad. Normalmente se utilizan materiales con un índice de fluidez (IM) más bajo y una viscosidad de fusión más alta que la resina de producción, como el PE de alto peso molecular o los compuestos de purga específicos.

Las masas fundidas de mayor viscosidad generan fuerzas de cizallamiento más intensas contra la pared del cilindro, eliminando gradualmente los contaminantes residuales.

Se recomienda una estrategia de limpieza por pulsos, alternando la velocidad del tornillo para crear fluctuaciones de presión que ayuden a desalojar el material atrapado en las zonas muertas.

2.2 Método de descomposición química

Este método se basa en componentes activos de agentes de purga química que reaccionan en condiciones de alta temperatura.

Los agentes expansores y tensioactivos penetran en huecos y rincones inaccesibles. Al aumentar la temperatura, se expanden y descomponen las estructuras moleculares carbonizadas, ablandando los residuos para su posterior eliminación.

Se recomienda un tiempo de remojo de varios minutos para garantizar la máxima eficacia de la reacción.

2.3 Método de abrasión física

Se añaden partículas finas y duras, como fibra de vidrio, carbonato de calcio o partículas cerámicas, a la resina portadora.

Durante la rotación del tornillo, estas partículas actúan como papel de lija en movimiento, eliminando gradualmente los depósitos persistentes de las superficies metálicas.

Sin embargo, la dureza de las partículas debe mantenerse por debajo de la dureza de la superficie del tornillo nitrurado (generalmente HV1000) para evitar dañar los componentes de precisión.

2.4 Limpieza tras desmontaje completo

Este método se utiliza únicamente en casos de contaminación grave, obstrucción del barril o mantenimiento profundo programado.

Jamás se deben usar cepillos de alambre de acero. Se recomiendan cepillos o raspadores de cobre. La limpieza ultrasónica, cuando está disponible, minimiza los daños al equipo.

3. Estrategias de limpieza especializadas para diferentes materiales

3.1 Materiales termosensibles (PVC, POM)

El PVC se descompone a altas temperaturas y libera gas cloruro de hidrógeno, que puede corroer gravemente los equipos.

La limpieza debe realizarse a temperaturas normales de procesamiento utilizando compuestos de purga de PVC específicos. Posteriormente, se deben utilizar materiales estables como PE o PP a baja velocidad para sellar el cilindro y evitar su degradación durante la parada.

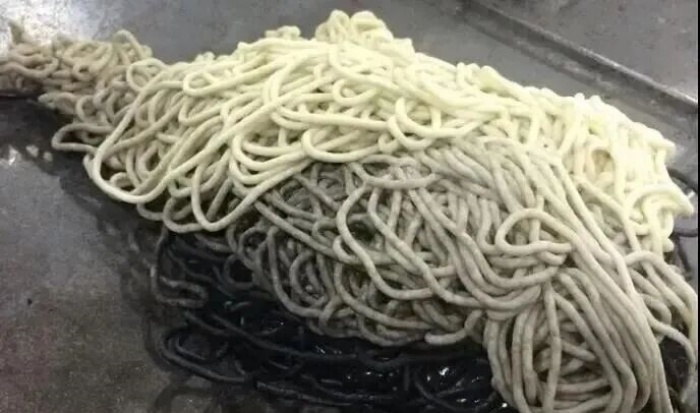

3.2 Cambio de color: de oscuro a claro

Se recomienda una estrategia de limpieza paso a paso. Primero, utilice una resina base natural del mismo sistema de materiales, seguida de compuestos químicos de purga para una limpieza más profunda.

También se puede aplicar un método de gradiente de temperatura aumentando las temperaturas del cilindro medio y trasero entre 20 y 30 °C para reducir la viscosidad y mejorar el flujo, combinado con una mayor contrapresión para una limpieza más rápida.

3.3 Materiales de alta temperatura (PEEK, PPS)

Los materiales de purga convencionales pueden carbonizarse a altas temperaturas, empeorando la contaminación en lugar de eliminarla.

El método correcto es el enfriamiento por etapas: primero utilice compuestos de purga de alta temperatura (con una resistencia superior a 400 °C) y, a continuación, reduzca gradualmente la temperatura del cilindro mientras se pasa a través de resinas portadoras de temperatura media y baja.

4. Cinco parámetros clave de ingeniería para la eficiencia de la limpieza

4.1 Contrapresión

Durante la limpieza, se debe aumentar la contrapresión, normalmente entre 1,5 y 2 veces la configuración de producción habitual.

Una mayor contrapresión mejora la compactación del material fundido, elimina el aire atrapado y optimiza el contacto con zonas de difícil acceso.

4.2 Velocidad del tornillo

Alternar velocidades altas y bajas es más eficaz que el funcionamiento constante.

La alta velocidad mejora la eliminación por cizallamiento, mientras que la baja velocidad aumenta el tiempo de reacción. Esta combinación mejora la turbulencia interna y la cobertura de limpieza.

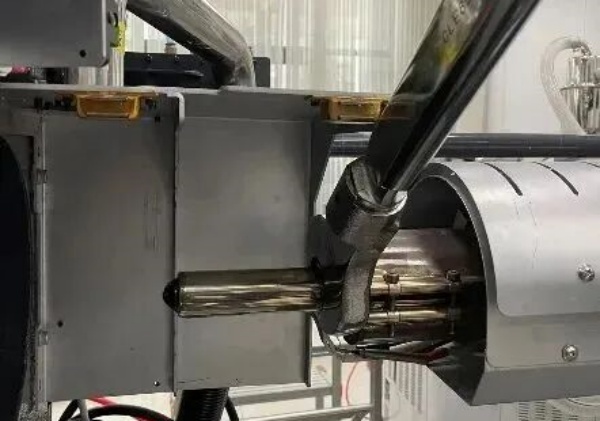

4.3 Condición de contacto de la boquilla

Cuando sea seguro, mantenga la boquilla cerrada durante la limpieza para generar presión interna.

Esta presión almacenada ayuda a expulsar los residuos incrustados y mejora la eficacia general de la purga.
