El papel fundamental del tratamiento térmico en los compuestos termoplásticos

Los compuestos termoplásticos (TPC) ofrecen ventajas significativas sobre los compuestos termoestables tradicionales, como su rápido procesamiento y la posibilidad de recalentarlos y remodelarlos varias veces. Su fusión y solidificación implican cambios físicos en lugar de reacciones químicas, lo que permite su reciclabilidad y una mayor eficiencia de fabricación.

Sin embargo, lograr un rendimiento óptimo requiere un control preciso del proceso de tratamiento térmico. Este proceso incluye las etapas de calentamiento, procesamiento de la fusión y enfriamiento, con especial atención durante el enfriamiento para garantizar que el polímero alcance el estado deseado.

A diferencia de los compuestos termoestables, en los que el calentamiento reduce la viscosidad y promueve la gelificación, la fase de enfriamiento en los TPC es la más crítica para controlar la cristalinidad y las propiedades finales.

Propiedades térmicas de los polímeros

Comprender el comportamiento térmico de la matriz polimérica es fundamental para un tratamiento térmico eficaz. Los proveedores de materiales suelen proporcionar los siguientes parámetros clave:

• Tg (temperatura de transición vítrea) :Temperatura a la cual el polímero pasa de un estado vítreo a un estado gomoso.
• Tm (temperatura de fusión) :Temperatura a la que se funden las regiones cristalinas.
• Tp (temperatura de procesamiento) :Rango de temperatura para fusión y conformación.
• Tc (temperatura de cristalización) :Temperatura a la que se forman las estructuras cristalinas durante el enfriamiento.

Estas propiedades generalmente se miden mediante calorimetría diferencial de barrido (DSC), que rastrea el flujo de calor en función de la temperatura.

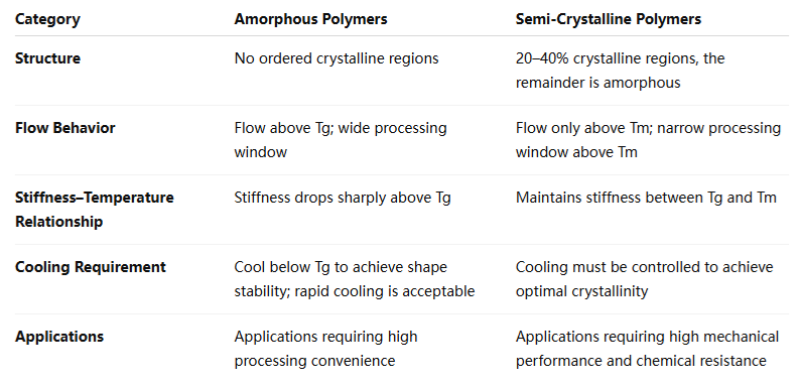

Polímeros amorfos vs. semicristalinos

La elección entre polímeros amorfos y semicristalinos afecta significativamente los requisitos de tratamiento térmico.

Polímeros amorfos Carecen de una estructura cristalina ordenada y comienzan a fluir cuando la temperatura supera la Tg. Su viscosidad disminuye gradualmente a medida que aumenta la temperatura, lo que proporciona una ventana de procesamiento relativamente amplia.

Polímeros semicristalinos Suelen tener entre un 20 % y un 40 % de cristalinidad. Entre la Tg y la Tm, conservan su rigidez y comienzan a fluir solo después de alcanzar la Tm, lo que resulta en una ventana de procesamiento más estrecha, pero con un rendimiento superior a altas temperaturas.

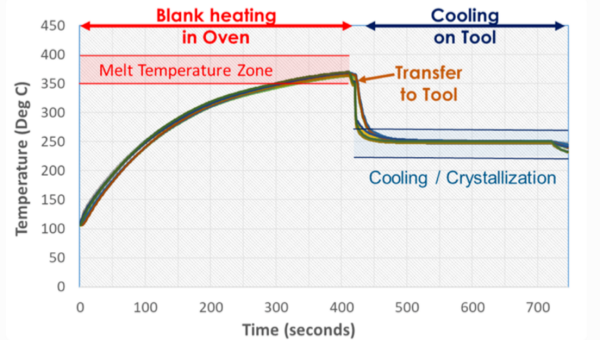

Calentamiento y fusión

Durante la etapa de calentamiento, los TPC se llevan a la temperatura de procesamiento (Tp) para lograr una viscosidad suficientemente baja para su formación sin degradación térmica.

En los polímeros amorfos, la transición se produce a Tg, mientras que en los semicristalinos se produce a Tm. Las fichas técnicas de los productos suelen definir un rango de temperatura de procesamiento recomendado.

Para polímeros de alto rendimiento como la familia PAEK, se definen límites superiores de temperatura, a menudo alrededor de 400 °C, para evitar la oxidación durante el procesamiento.

Enfriamiento y solidificación

El enfriamiento es la etapa más crítica para los compuestos termoplásticos, particularmente para los polímeros semicristalinos, porque determina la cristalinidad y el rendimiento final.

Los TPC amorfos solo requieren enfriamiento por debajo de Tg para lograr estabilidad dimensional, lo que permite ciclos de producción muy rápidos.

Los polímeros semicristalinos requieren un enfriamiento controlado dentro del rango de Tc para permitir la nucleación y el crecimiento de los cristales.

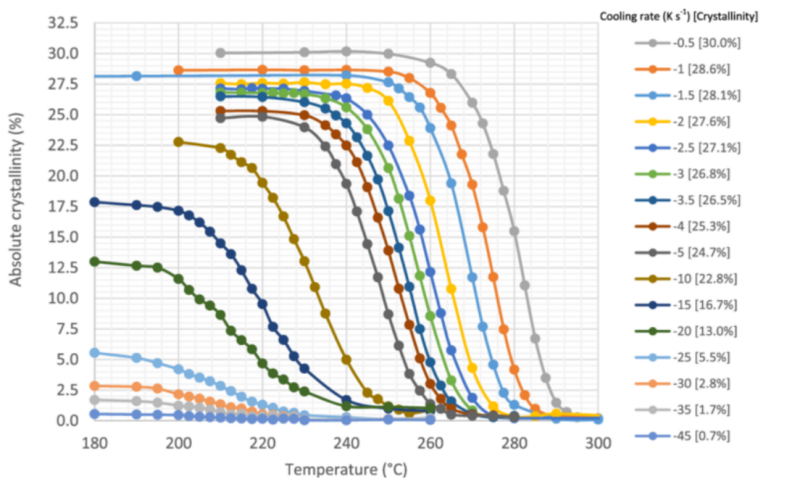

Cristalinidad de polímeros

La cristalinidad influye considerablemente en la resistencia ambiental y las propiedades mecánicas. Los niveles óptimos de cristalinidad suelen estar entre el 20 % y el 40 %.

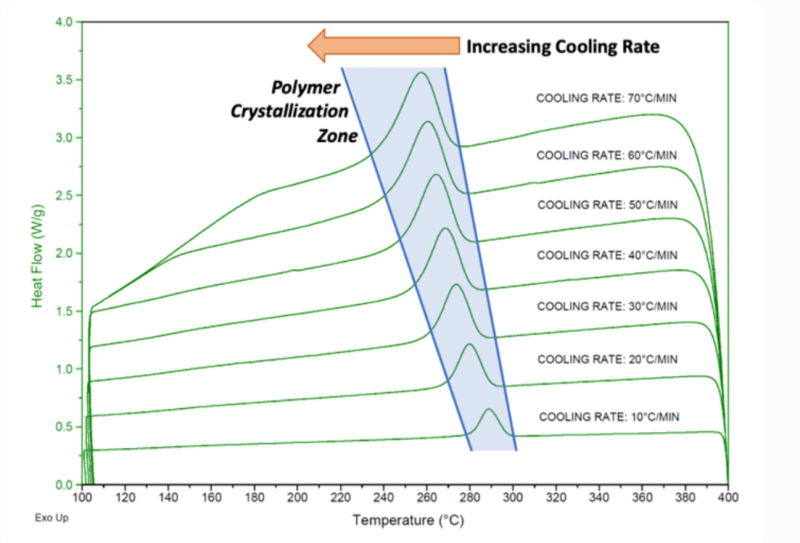

Las velocidades de enfriamiento más altas reducen Tc y amplían la ventana de cristalización, pero un enfriamiento extremadamente rápido puede conducir a una cristalización incompleta.

Cambios dimensionales

El enfriamiento provoca cambios de volumen en polímeros semicristalinos, lo que genera tensiones internas. Las herramientas de modelado predictivo permiten a los ingenieros compensar estos efectos mediante un diseño optimizado del molde.

Ciclos térmicos repetidos

Los compuestos termoplásticos pueden soportar múltiples ciclos térmicos, como laminado, consolidación, conformado y soldadura. Con un control adecuado, los termoplásticos de alto rendimiento mantienen propiedades mecánicas estables incluso tras repetidos calentamientos por encima de la temperatura media (Tm).

Conclusión

El tratamiento térmico desempeña un papel fundamental en la optimización del rendimiento de los compuestos termoplásticos. El enfriamiento controla la cristalinidad y la estabilidad dimensional en sistemas semicristalinos, mientras que los polímeros amorfos permiten ciclos de fabricación más rápidos.

Con una gestión térmica adecuada, los fabricantes pueden producir de forma fiable componentes de alto rendimiento para industrias exigentes como la aeroespacial y la automotriz.
