■ Clasificación de precisión del molde

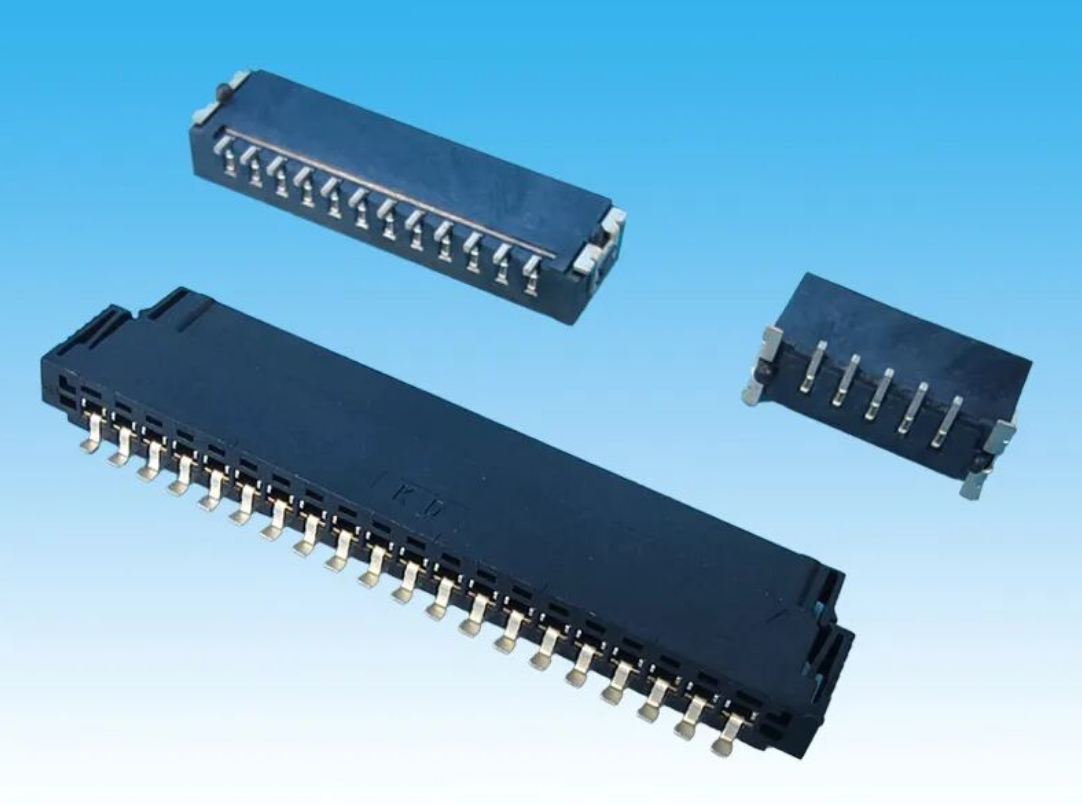

En función de los requisitos de precisión de los conectores, los moldes se clasifican en tres niveles: estándar (tolerancia ±0,05 mm), de precisión (±0,02 mm) y de ultraprecisión (±0,01 mm). Por ejemplo, un conector para smartphone con unas dimensiones de 10 mm × 5 mm × 2 mm y una tolerancia de ±0,01 mm requiere un diseño de molde de ultraprecisión, combinado con un pulido espejo (Ra ≤ 0,1 μm) y un sistema de posicionamiento de punto cero.

■ Selección del material del molde
El material de la cavidad afecta directamente la vida útil del molde y la precisión del producto. El acero P20 (HRC 30–35) se usa normalmente para conectores estándar; el S136 (HRC 52–54, resistente a la corrosión) para conectores de precisión; y el SKD11 (HRC 60–62, alta resistencia al desgaste) para conectores de ultraprecisión. En uno de nuestros proyectos de moldes para conectores LCP, el SKD11 con tratamiento de nitruración logró una vida útil de la cavidad de hasta 1 millón de ciclos sin desgaste superficial.

■ Estrategia de equilibrio y alimentación de puertas
Las compuertas de precisión son adecuadas para conectores multicavidad pequeños (p. ej., conectores de 2,5 mm), con un diámetro de 0,5–1,0 mm, lo que permite la descompresión automática. Las compuertas submarinas se utilizan a menudo para piezas estéticas, pero debe tenerse en cuenta la concentración de tensiones. En un caso, una compuerta submarina redujo la fuerza de inserción del conector en un 15 %, lo que se solucionó cambiando a una compuerta en abanico. Los sistemas de canal caliente son ideales para la producción en alto volumen (p. ej., conectores para automóviles), ya que eliminan las marcas de inyección fría y reducen las tasas de desperdicio. Sin embargo, el control preciso de la temperatura (±1 °C) es fundamental; para los materiales LCP, la temperatura del canal caliente debe mantenerse a 340 ± 2 °C.

■ Equilibrio entre eficiencia y control de deformación
El tiempo de enfriamiento representa más del 60 % del ciclo de moldeo por inyección. Los moldes para conectores deben emplear enfriamiento conformado en lugar de los canales perforados convencionales. En un molde para microconectores, el enfriamiento conformado mediante impresión 3D redujo el tiempo de enfriamiento de 12 a 6 segundos y disminuyó la deformación de 0,05 mm a 0,02 mm. Para conectores de pared delgada (espesor ≤ 0,5 mm), se recomiendan insertos de cobre-berilio, que ofrecen una conductividad térmica cinco veces superior a la del acero.

■ El “guardián invisible” de los productos de precisión
El diseño del sistema de expulsión debe evitar la deformación. El diámetro del pasador eyector debe ser ≥ 0,8 mm para evitar marcas, y el equilibrio de la expulsión debe controlarse dentro de ≤ 0,02 mm. Para conectores de cavidad profunda (por ejemplo, conectores D-sub), se recomienda un sistema combinado de placa extractora y pasador eyector. En un caso, el uso exclusivo de pasadores eyectores provocó una deformación de 0,1 mm, que se redujo a ≤ 0,03 mm tras la incorporación de una placa extractora.

■ Cadena de procesos de fabricación de precisión
La fabricación de moldes debe seguir un proceso completo: mecanizado en bruto → acabado → tratamiento térmico → tratamiento superficial. Para el desbaste se utiliza fresado de alta velocidad (20 000 rpm), mientras que la electroerosión por hilo (EDM) logra una precisión de acabado de ±0,005 mm. El pulido de la cavidad se realiza con papel de lija de diamante (de grano 800 a 12 000). En un molde de ultraprecisión, las dimensiones de la cavidad de 10 mm ± 0,005 mm alcanzaron una tasa de aprobación del 100 % mediante inspección con máquina de medición por coordenadas (CMM).

■ Optimización de los parámetros de moldeo de prueba
El moldeo de prueba debe validar el proceso completo: llenado, compactación, enfriamiento y eyección. El tiempo de llenado debe optimizarse en la simulación CAE (por ejemplo, Moldflow) para asegurar una velocidad uniforme del frente de fusión (variación ≤ 10%). La presión de compactación debe determinarse utilizando el método de control de peso, con gradientes de presión (por ejemplo, 60%–40%–20%) alineados con la contracción del material. En un caso, la presión de compactación excesiva causó rebabas (0,05 mm), que se resolvió reduciendo la presión y extendiendo el tiempo de compactación.

■ Criterios cuantitativos de aceptación de moldes
La aceptación del moho debe cumplir los siguientes criterios:
① Precisión dimensional (tolerancia de cavidad ±0,005 mm)
② Calidad de la superficie (Ra ≤ 0,2 μm, sin arañazos ni marcas de gas)
③ Vida útil del molde (500.000 ciclos para moldes estándar; 1.000.000 de ciclos para moldes de precisión)
④ Eficiencia de producción (tiempo de ciclo ≤ 60 segundos)
